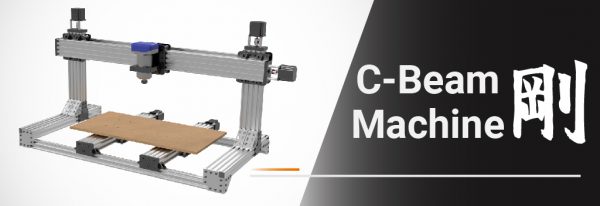

C-Beam Machine 剛

説明

コミュニティから生まれた高剛性CNCマシンの組み立てキット

C-Beam Machine 剛はオープンソースハードウェアコミュニティで生まれたデスクトップ型のNCルーター/CNCフライスの組立キットです。

V-Slot機構を採用することで低コストながら精度の高い直動機構を持ちます。
C-BeamMachineXLargeをベースにしつつ、独自の構成で従来機よりも高い剛性を実現し、組立易いように新たに設計された部品も使用しています。

また制御基板をDuet3D系統に統一することでモーター数が5個に増加し、より高いトルクでマシンを動作させることができます。
標準装備のリミットスイッチの他、CNCペンダントやタッチパネル、XYZプローブ、冷却ファンなど様々なオプションに対応しており用途に応じたカスタマイズが可能です。

商品仕様(必ずお読みください)

本商品は組立キットです。ご自身で組み立て、メンテナンスを行っていただく必要があります。
基本的な配線、設定の方法はAvalontechドキュメントページおよびDuet3Dドキュメントページを参照してください。
開発者ブログにクイックスタートガイドがございます。
C-BeamMachine剛はオープンソースハードウェアです。 コミュニティBBSで改造、改善、質問などを投稿することができます。

マシン仕様：C-Beam Machine 剛

本体サイズ：約X1120mm Y620mm Z572mm（モーター、テーブルサイズ等により多少前後します）

最大ストローク：約X軸625mm Y軸335mm Z軸190mm

実質ワークエリア¹：約X軸594mm Y軸295mm Z軸160mm（¹オプションを取り付けたときの稼働範囲）

仕様

• 機械精度 0.05mm~0.10mm（組立精度による）
• 入力電源：AC90～132V/180～264V(家庭用コンセントにて動作)
• シャンク径：φ6（マキタルーターの場合はφ8のコレットが付属。産業用スピンドルの場合はER11コレットをご用意頂ければ各径に対応します）
• 送り機構：リードスクリュー
• 最大送り速度：1800mm/min（設定で変更可能）
• 制御：NCデータ（g-code）

その他注意事項

• この商品は組立キットです。ご自身で組立作業が必要となります。
• 基本設定以上のカスタマイズにはDuet3D公式のドキュメント（英語）を参照しながら作業していただく必要があります。
• 組み立てに必要な六角レンチ、スパナは付属します。配線作業に別途プラスドライバー、圧着工具が必要になります。
• キットには加工テーブルは付属致しません。ホームセンターにてMDF板を購入するなど用途に応じてご用意ください。
• V-slotとC-Beamは工場から直輸入するため、切屑や鋭い先端が残っています。怪我をしないようお気をつけてください。
• 組立てにあたって、ある程度の機械工学＆電気工学の知識が求められます。怪我や感電等の損害に対して、当社は責任を一切負いません。
• よくあるご質問についてはこちら

実用例

開発トピックにて開発者の加工サンプルをご覧いただけます。

コミュニティにて開発者、ユーザー様のCNCの写真をご覧頂けます。

コミュニティ［みんなのCNC！］ページはこちら

ライセンス/更新新履歴

【AvalonTechではオープンソース製品の売上の一部を開発者に還元しております。】

C-BeamMachine 剛:gymnyan-manおよびOpenSource Hardware日本語コミュニティ

オープンソースライセンス：CC BY-SA 3.0

【更新履歴】

2024/7/30 BeamMachine 剛 Ver.2.1
2023/6/29 C-BeamMachine 剛 Ver.2
2023/3/19 C-BeamMachine 剛 Ver.1
2022/12/1 Z軸がぐらぐらしないCNC
