Art CNC 組立キット



¥118,888

説明

現在、制御基板CNCxPRO V5が入荷待ちとなっております。
CNCxPROV5を選択した状態でご注文頂いた場合、入荷後の7月下旬より順次出荷致します。
希望される方にはフレーム部品を先にお送りするなど対応致しますのでご注文時にお知らせください。

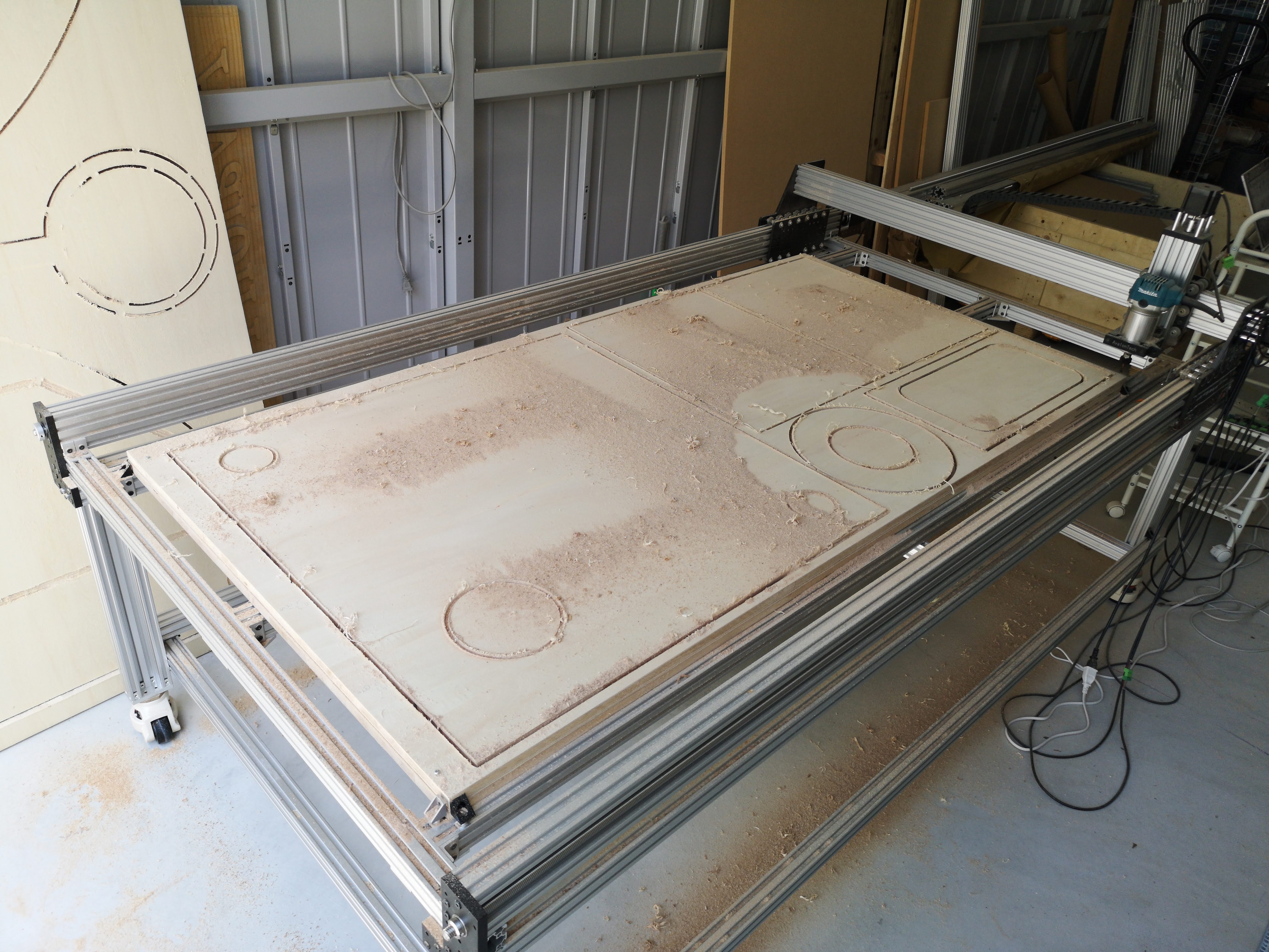

ワークエリアと拡張性を重視するCNCマシンの組み立てキット

Tohru氏と愉快な仲間たちがLead machineの設計に基づき、ワークエリア及び拡張性を重視する3軸CNCを再設計しました。

生産性を重視した設計で、生産コストを抑えつつ互換性と剛性を強化できました。

更にArt CNCスタンド を購入することで、このマシンが作業テーブルとして、あなたのアート活動の相棒になります。

商品仕様(必ずお読みください)

本商品は組立キットです。情報はコミュニティにすべて公開されています。

制御基板の選択によって設定方法が異なりますので購入された製品に応じてガイドを参照してください。

CNC xPRO CNCカテゴリガイド

Duet 3 CNCカテゴリガイド

その他、製品に関する情報をコミュニティ掲示板で募集・掲載しております。



  • 本体サイズ:

X軸 1050mm 又は 1250mm 又は1550mm(※1)

Y軸 1030mm 又は 1230mm 又は1530mm

  • 可動範囲:

X軸730mm 又は 930mm 又は1230mm

Y軸810mm 又は 1010mm 又は1310mm

Z軸100mm 又は225mm 又は 350mm

  • 切削物最大高さ50mm 又は225mm 又は 350mm
  • 機械精度 0.05mm~0.10mm
  • リードスクリュー駆動

※1:X軸も1500mm位に延長することができますが、剛性及び機械耐久性が下がるため、推奨しません。



  • 入力電源110V交流(家庭用コンセント)にて動作
  • 操作にパソコンが必要となります(CNC xPROの場合USBまたはWiFi接続、Duet3の場合Ethernet接続)
  • キットには加工テーブルは付属致しません。ホームセンターにてMDF板を購入するなど用途に応じてご用意ください。
  • V-slotとC-Beamは工場から直輸入するため、切屑や鋭い先端が残っています。怪我をしないようお気をつけてください。
  • 組立てにあたって、ある程度の機械工学&電気工学の知識が求められます。怪我や感電等の損害に対して、当社は責任を一切負いません。
  • この商品は組立キットです。初期不良のみ交換対応させていただきます。
  • 組立方法やソフトウェアセッティングに関するお問い合わせについては、返答致しかねます。不明点や技術的な質問を投稿できる掲示板を用意しています。こちらをご活用ください。
  • 法人及び研究機構のお客様に対しのみ、組立・修理・メンテナンス・ソフトウェアセッティング・教育などのサポートを、有料で請け負うことができます(要お問い合わせ)

実用例

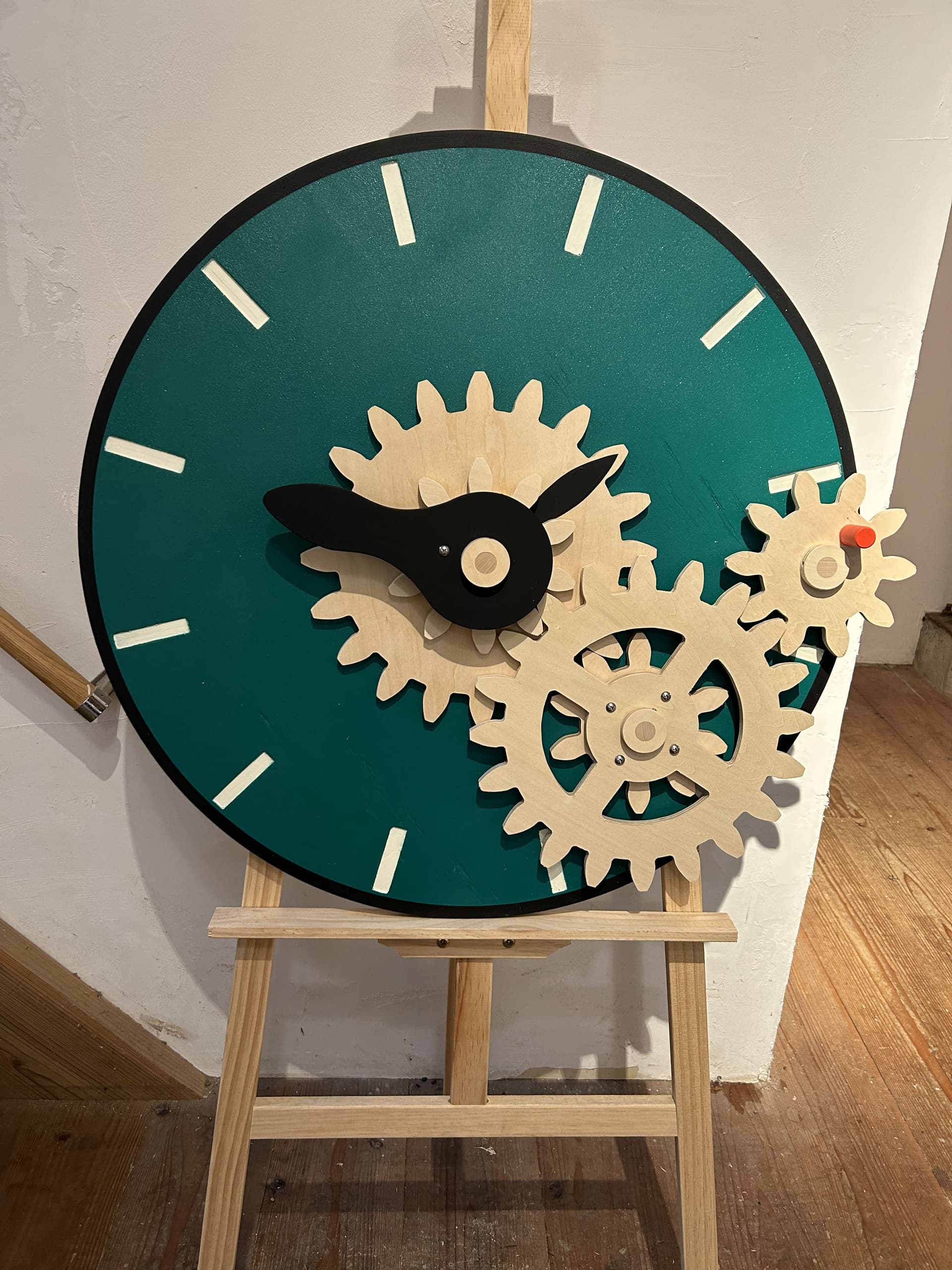

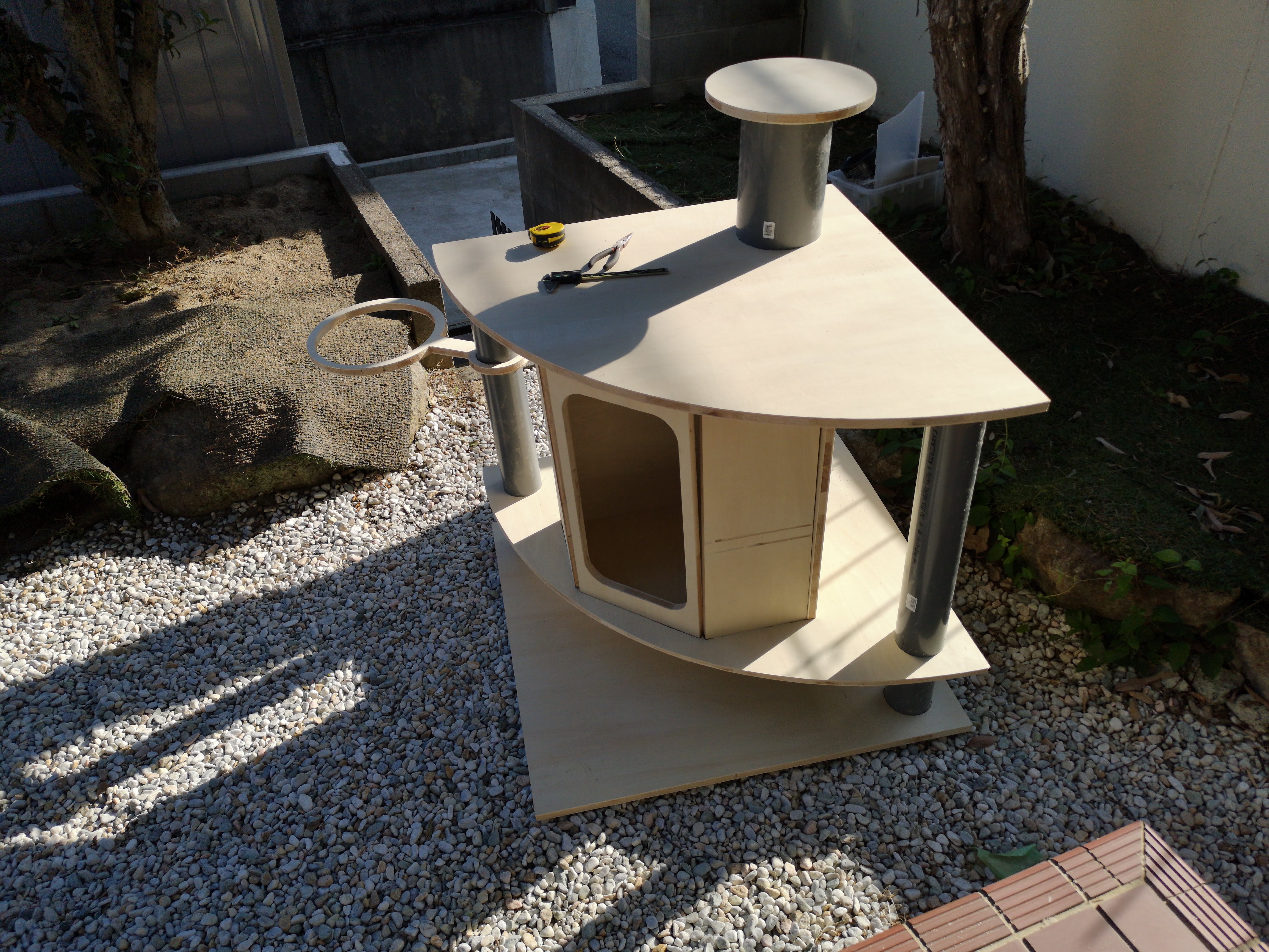

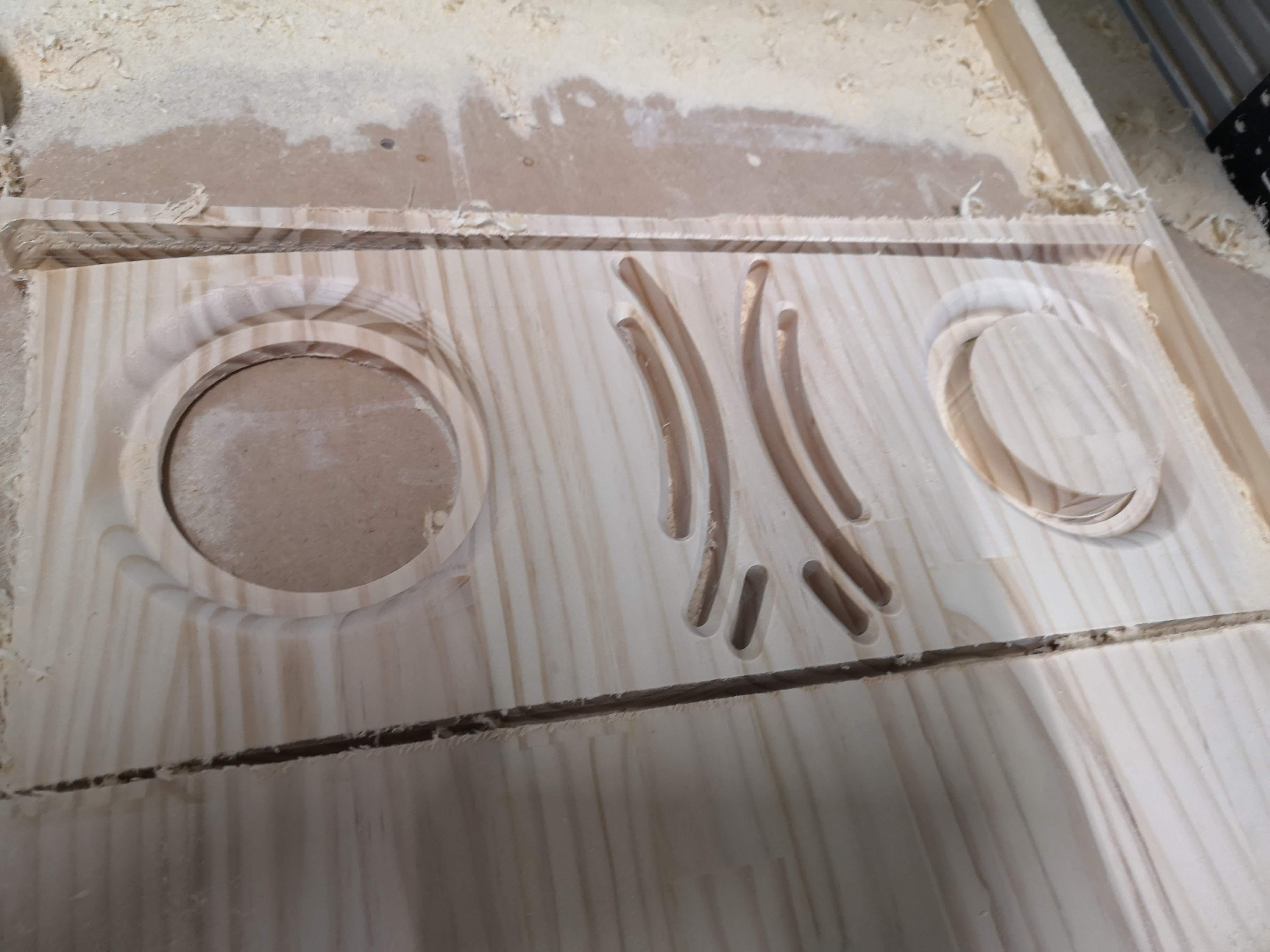

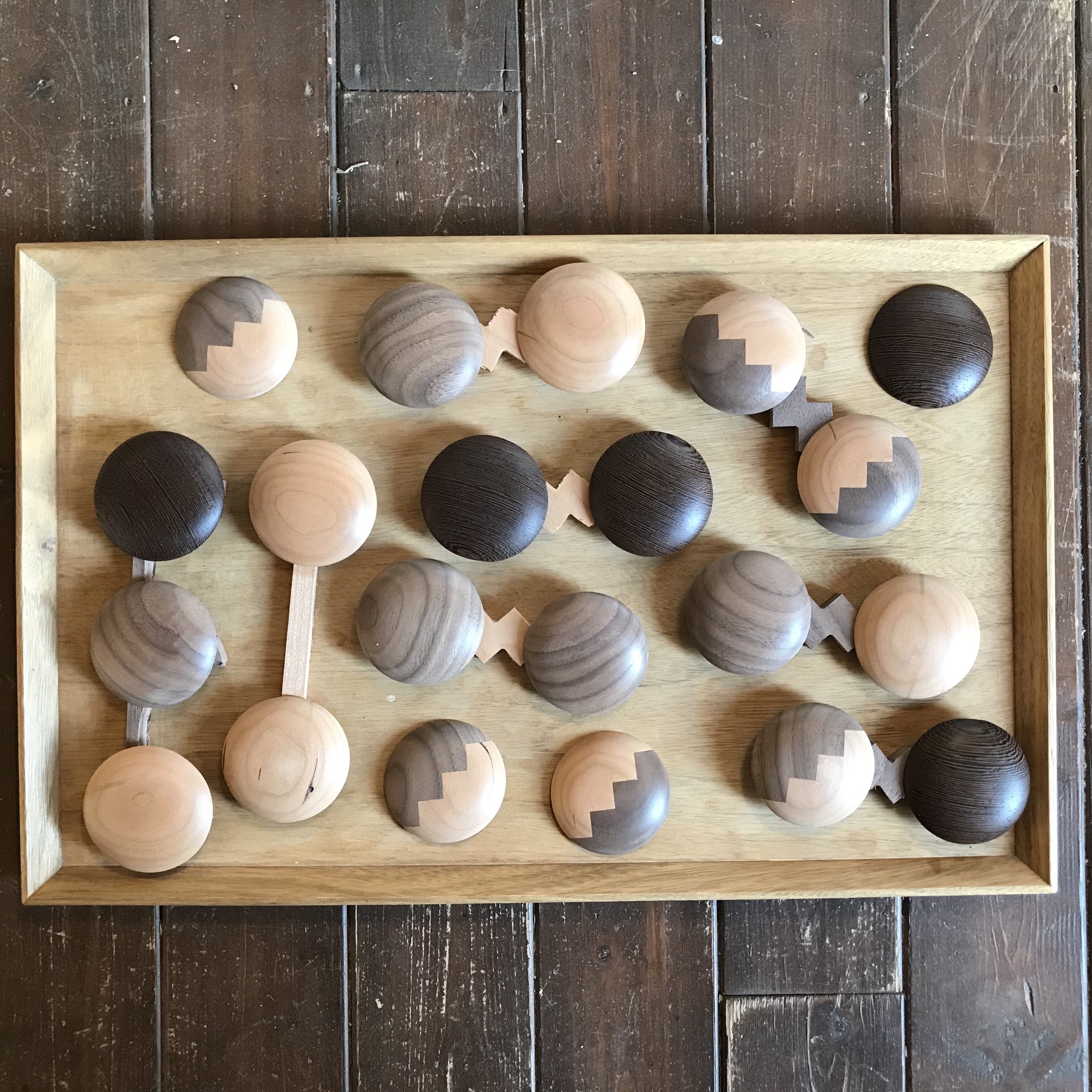

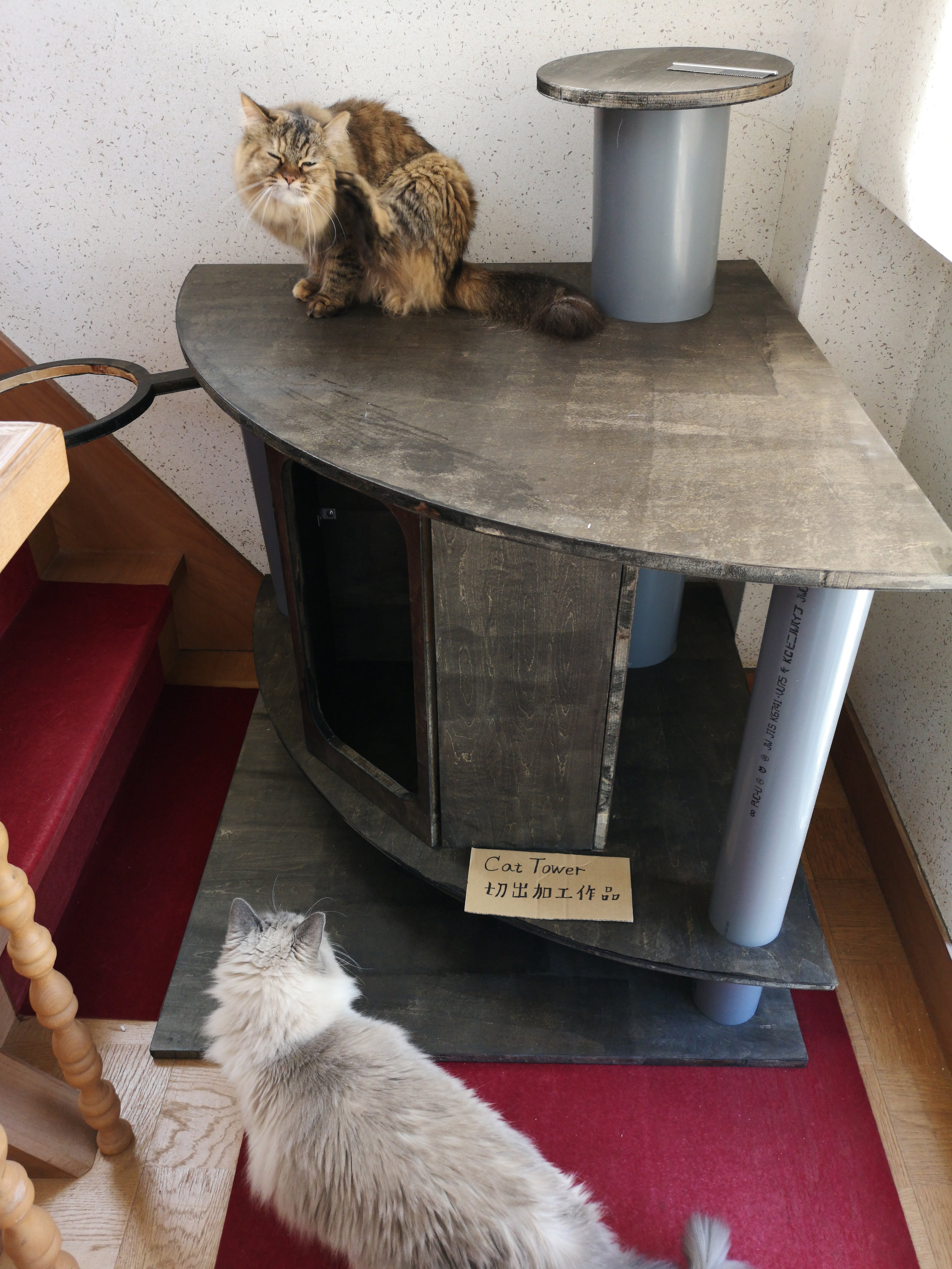

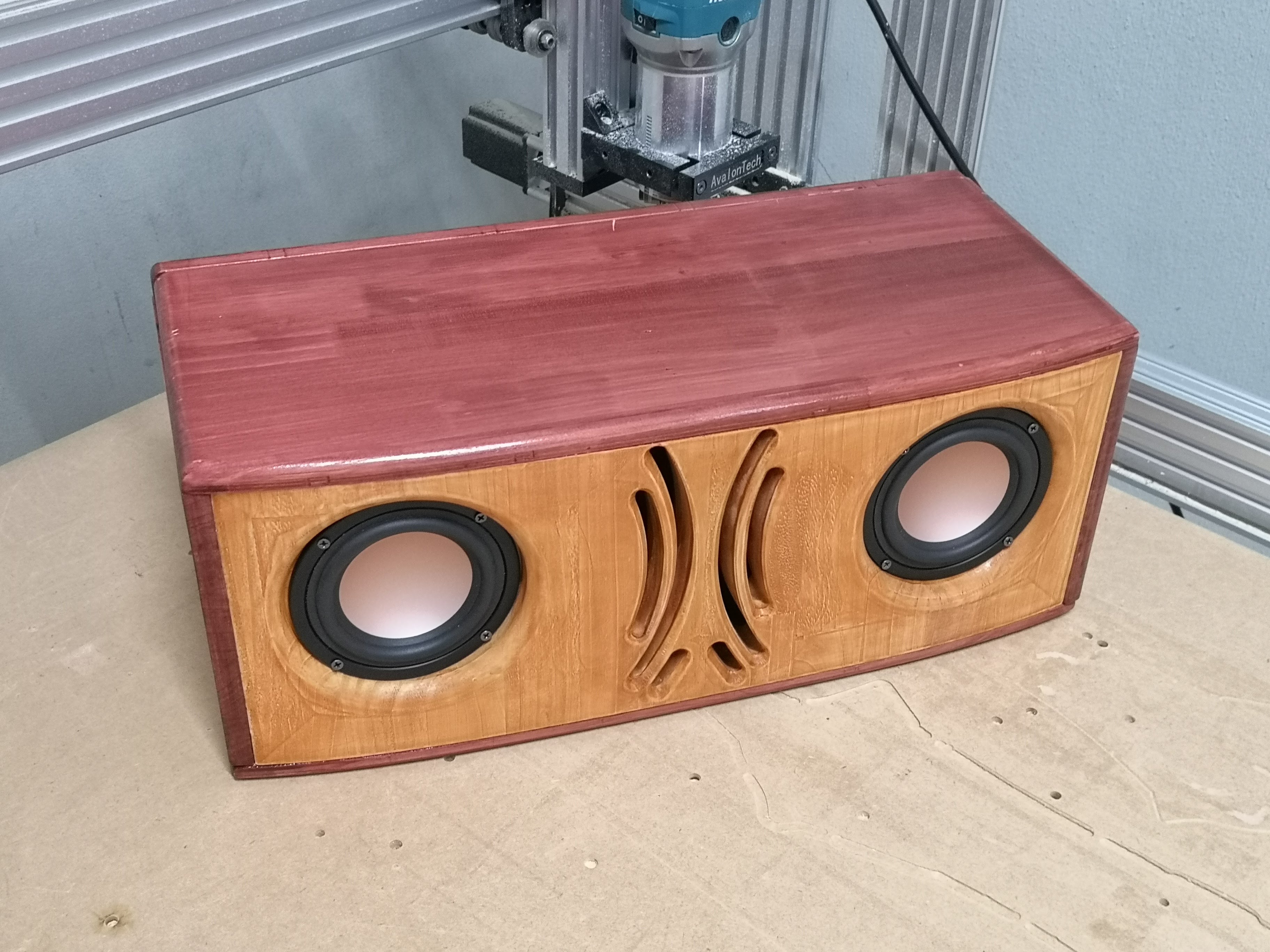

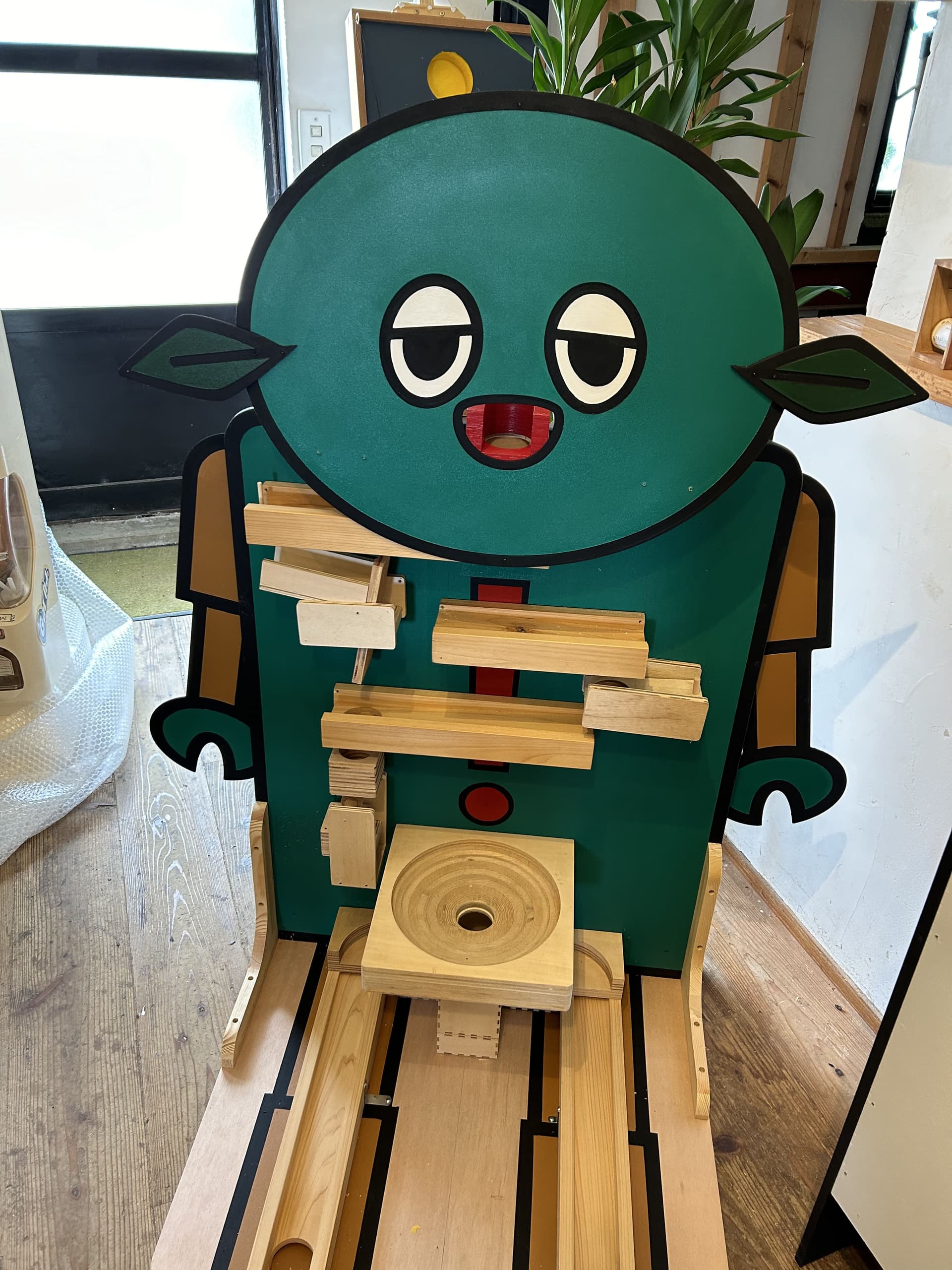

Art CNCを使用した工作事例です。

コミュニティにて開発者、ユーザー様のCNCの写真をご覧頂けます。

コミュニティ[みんなのCNC!]ページはこちら

よくあるご質問

Q:納期/在庫状況を教えて下さい。

A:組立キットは4営業日前後での発送となります。商品ページに『○月○日以降発送』と記載のある場合は在庫切れ状態です、記載のない場合は在庫があります。発送は大阪府からとなります。



Q:在庫は国内で持っていますか?

A:在庫は全て国内にて管理、検品、梱包を行っています。



Q:見積もりをとることはできますか?

A:カスタマイズ内容を把握するため、支払い方法を銀行振込にて一度ご希望の内容でご注文いただき、法人後払いフォームより必要事項をご連絡ください。担当者より見積もりをお送りいたします。詳しくはこちら。



Q:補助金制度を利用したいのですが対応可能ですか?

A:法人見積もりフォームにてご希望をご連絡ください。組立キットは個別販売部品の詰め合わせですので、フレーム+スタンドキット+電子部品群といった形に分割してお見積りも可能です。



Q:説明書はどこにありますか?

A:紙の説明書は同封されておりません。オープンソースハードウェアコミュニティに公開されている組立説明を参照してください。



Q:材料は何を削れますか?金属は削れますか?

A:木材、樹脂は切削が可能です。金属は適切な刃物、切削条件で真鍮、アルミといった軽金属の切削が可能です。金属切削をされる場合は潤滑油、クーラント設備を推奨しております。



Q:サポートサービスはありますか?

A:購入後の技術的な質問についてはコミュニティBBS(無償)をご利用ください。弊社スタッフも確認して回答おります。



Q:保守サービスはありますか?

A:ございません。組立方法は公開し、全ての部品を個別で販売しておりますのでご自身でメンテナンス、修理をお願いいたします。



Q:有償で使い方を教えてほしいです。

A:現在メイカーズスクール様にて東京、大阪にて加工データの作り方の講習会を隔月開催しております。
遠方、個別内容については7万円/日から対応しておりますのでお問い合わせください。



Q:どれを選択して購入すればいいのか分かりません。

A:ページを開いた時にサイズ以外はオススメの組み合わせが選択された状態となっております。予算に応じてパワーアップさせたい部品を変更してください。

ライセンス

【AvalonTechではオープンソース製品の売上の一部を開発者に還元しております。】

原作者:Mark Carew (米Openbuilds Team)および Tohru

還元利益:Rank D 5% (Mark Carew) ;  Tohru 5%((Tohru氏と愉快な仲間たち OSHWコミュニティー)

オープンソースライセンス:CC BY-SA 3.0

by Tohru

合計(税込)

マシンサイズを選択すると自動で必要な部品が選択されます。(旧フルキット状態)。必要に応じて選択を変更してください。

X軸1000mm Y軸1000mm (可動範囲730x810) (+¥0)
X軸1000mm Y軸1500mm (可動範囲730x1310) (+¥16,000)
X軸1200mm Y軸1200mm (可動範囲930x1010) (+¥28,000)
X軸1200mm Y軸1500mm(可動範囲930x1310) (+¥31,000)
X軸1500mm Y軸1500mm(可動範囲1230x1310)(非推奨) (+¥32,000)
標準:250mm (+¥0)
375mm (+¥2,800)
500mm(非推奨) (+¥3,800)
標準:スタンドキット (+¥36,666)
スタンドキット+産業キャスターx4個 (+¥58,666)
不要
標準スタンドキットナイロン製足5本を使用し、マシン全体の水平調整及び加工テーブルのたわみ補正を可能に!
産業キャスターを追加することによってArtCNCが同時に移動可能になります!
CNC xPRO V5(初心者向)(セット価格) (+¥23,999)
Duet 3 Mainboard 6HC(上級者向) (+¥28,888)
Duet 3 Mainboard 6HC+配線用工具セット(上級者向) (+¥29,999)
不要
制御基板に関する詳細情報はこちら:
CNC xPRO V5
Duet 3
薄型直流電源 24V 350Wキット (+¥5,100)
不要
標準:ステッピングモーター/ケーブル 4セット (+¥15,600)
ハイトルク仕様:ステッピングモーター/ケーブル 4セット (+¥20,800)
不要
標準2点固定プレート+標準カップリング
4点固定プレート+標準カップリング 4セット (+¥8,500)
4点固定プレート+ディスク式カップリング4セット (+¥22,600)
ハイスペックオプション
4点固定プレート:モーターの偏角を軽減します。
ディスク式カップリング:カップリングによるバックラッシュを0に軽減します。許容偏角は標準のカップリングより小さいため、4点式固定座と併用することを勧めします。
標準:マキタ RT0700C 台湾仕様ルーター(初心者向) (+¥21,999)
産業用スピンドル800Wキット(二重シールド構造)(上級者向) (+¥41,333)
不要
φ65工具固定座が1点付属します。 産業用スピンドル800W/インバーターキット はご自身で配線(ハンダ付け)を行う必要があります。
65Φ工具固定座(追加固定用) (+¥4,200)
Zプローブ (+¥1,499)
緊急停止スイッチ (+¥1,280)
標準:リミットスイッチ/ケーブル 3セット (+¥4,500)
保護メガネ (+¥999)
52Φ工具固定座 (+¥4,200)
71Φ工具固定座 (+¥4,200)
お試しエンドミル3種割引セット (+¥6,700)
お試しエンドミル3種セットの詳細はこちらで確認できます
合計(税込)
