C-Beam Machine R1組立キット



¥76,000

説明

卓上CNCマシンの組み立てキットのエントリーモデル

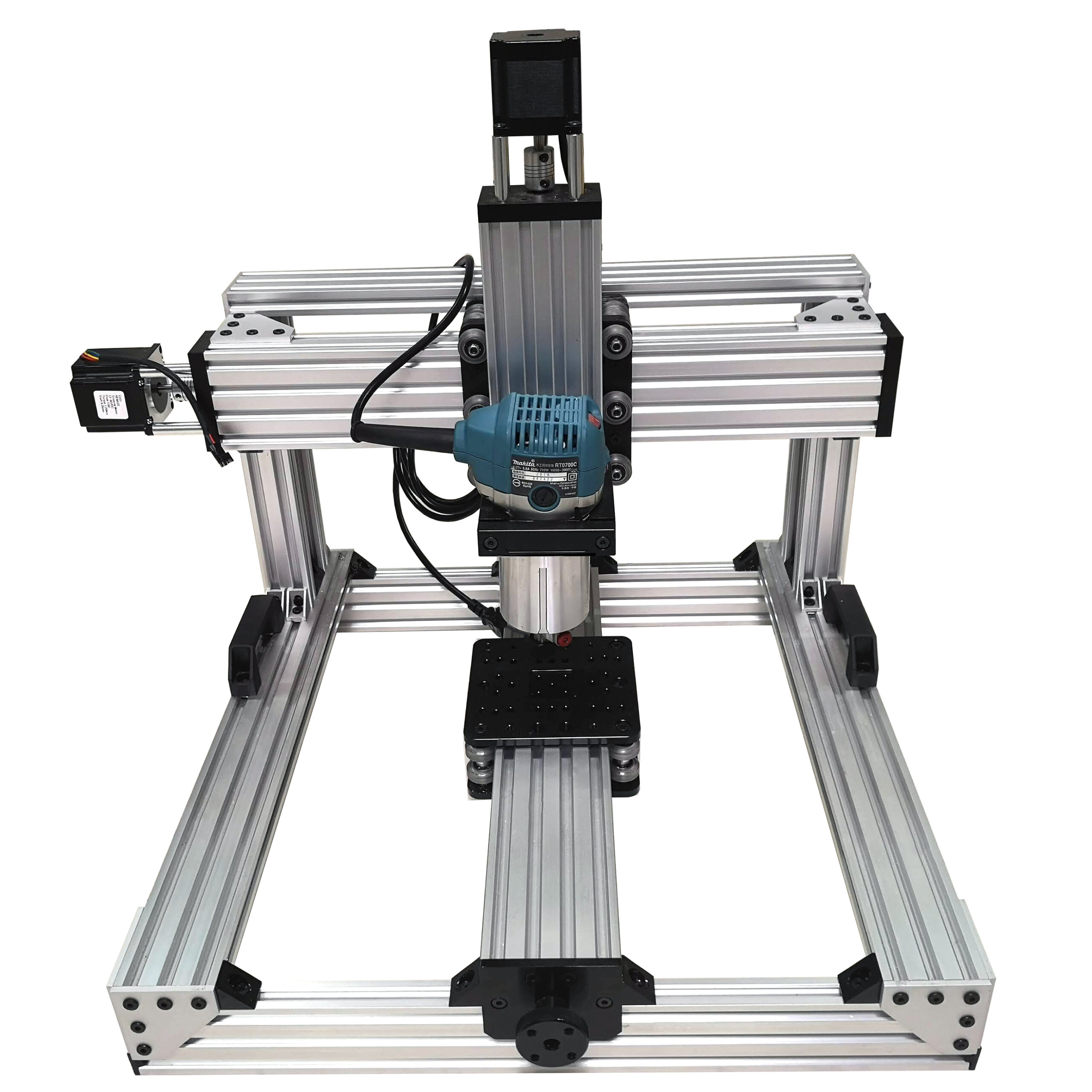

C-Beam Machine R1シリーズはデスクトップ型のNCルーター/CNCフライスの組立キットです。

アメリカ発のオープンソースハードウェア「OPENBUILS C-Beam Machine」をベースに独自の改善を加え、
部品の切断作業ややすり掛けを必要としない組み立て易いエントリーモデルとして再構築しました。

フレーム自体がリニアガイドの役割を果たすV-Slotモジュールとリードスクリュー機構でコストを抑えつつ、
バックラッシュを防止する仕組みを取り入れることで高精度な加工を実現します。



商品仕様(必ずお読みください)

本商品は組立キットです。
ドキュメントページに組み立て説明や配線、設定の方法を記載しています。



C-BeamMachineはオープンソースハードウェアです。
コミュニティBBSで改造、改善、質問などを投稿することができます。



マシン仕様


C-Beam Machine R1

  • 本体サイズ:X620mm Y620mm Z585mm(モーター、テーブルサイズ等により多少前後)
  • ストローク:X軸250mm Y軸290mm Z軸100mm(リミットスイッチ取り付け位置により多少前後)
  • 機械精度 0.05mm~0.10mm(組立精度による)

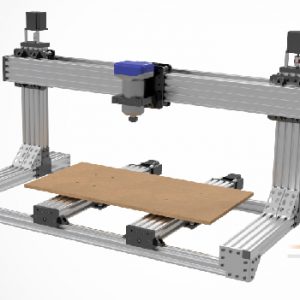

C-Beam Machine Xlarge R1

  • 本体サイズ:X1120mm Y620mm Z585mm(モーター、テーブルサイズ等により多少前後)
  • ストローク:X軸750mm Y軸290mm Z軸100mm(リミットスイッチ取り付け位置により多少前後)
  • 機械精度: 0.05mm~0.10mm(組立精度による)


共通仕様

  • 入力電源:AC90~132V/180~264V(家庭用コンセントにて動作)
  • シャンク径:φ6(マキタルーターの場合はφ8のコレットが付属。産業用スピンドルの場合はER11コレットをご用意頂ければ各径に対応します)
  • 送り機構:リードスクリュー&バックラッシ防止ナットブロック
  • 最大送り速度:1800mm/min(設定で変更可能)
  • 制御:NCデータ(g-code)

その他注意事項

  • この商品は組立キットです。ご自身で組立作業が必要となります。
  • 制御基板Duet3 MB6HCを選択された場合はDuet3D公式のドキュメント(英語)を参照しながら作業していただく必要があります。
  • 組み立てに必要な六角レンチ、スパナは付属します。配線作業に別途プラスドライバーが必要になります。
  • キットには加工テーブルは付属致しません。ホームセンターにてMDF板を購入するなど用途に応じてご用意ください。
  • V-slotとC-Beamは工場から直輸入するため、切屑や鋭い先端が残っています。怪我をしないようお気をつけてください。
  • 組立てにあたって、ある程度の機械工学&電気工学の知識が求められます。怪我や感電等の損害に対して、当社は責任を一切負いません。
  • 組立方法やソフトウェアセッティングに関するお問い合わせについては、返答致しかねます。不明点や技術的な質問を投稿できる掲示板を用意しています。こちらをご活用ください。



cncを動かすのに必要なもの

実用例

C-Beam machineを使用した工作事例です。

コミュニティにて開発者、ユーザー様のCNCの写真をご覧頂けます。

コミュニティ[みんなのCNC!]ページはこちら

よくあるご質問

Q:納期/在庫状況を教えて下さい。

A:組立キットは4営業日前後での発送となります。商品ページに『○月○日以降発送』と記載のある場合は在庫切れ状態です、記載のない場合は在庫があります。発送は大阪府からとなります。



Q:在庫は国内で持っていますか?

A:在庫は全て国内にて管理、検品、梱包を行っています。



Q:見積もりをとることはできますか?

A:カスタマイズ内容を把握するため、支払い方法を銀行振込にて一度ご希望の内容でご注文いただき、法人後払いフォームより必要事項をご連絡ください。担当者より見積もりをお送りいたします。詳しくはこちら。



Q:補助金制度を利用したいのですが対応可能ですか?

A:法人見積もりフォームにてご希望をご連絡ください。組立キットは個別販売部品の詰め合わせですので、フレーム+スタンドキット+電子部品群といった形に分割してお見積りも可能です。



Q:説明書はどこにありますか?

A:紙の説明書は同封されておりません。AvalonTechドキュメントページをご覧ください。



Q:材料は何を削れますか?金属は削れますか?

A:木材、樹脂は切削が可能です。金属は適切な刃物、切削条件で真鍮、アルミといった軽金属の切削が可能です。金属切削をされる場合は潤滑油、クーラント設備を推奨しております。



Q:サポートサービスはありますか?

A:購入後の技術的な質問についてはコミュニティBBS(無償)をご利用ください。
もしくは有償サポートサービスにて訪問対応などをご利用ください。



Q:保守サービスはありますか?

A:ございません。組立方法は公開し、全ての部品を個別で販売しておりますのでご自身でメンテナンス、修理をお願いいたします。



Q:どれを選択して購入すればいいのか分かりません。

A:ページを開いた時にサイズ以外はオススメの組み合わせが選択された状態となっております。予算に応じてパワーアップさせたい部品を変更してください。

ライセンス

【AvalonTechではオープンソース製品の売上の一部を開発者に還元しております。】

C-Beam Machine R1 (2022-):AvalonTech

C-Beam Machine 剛性強化版(2018-2022): Tohru

OPENBUILS C-Beam Machine (オリジナル):Mark Carew (米Openbuilds Team)

オープンソースライセンス:CC BY-SA 3.0



合計(税込)

マシンサイズを選択すると自動で必要な部品が選択されます。必要に応じて選択を変更してください。

C-Beam Machine R1 (+¥0)
C-Beam Machine XLarge R1 (+¥46,400)
標準:250mm
375mm (+¥3,100)
500mm(非推奨) (+¥4,200)
CNC xPRO(オススメ) (+¥27,900)
Duet 3 Mainboard 6HC(上級者向) (+¥33,800)
Duet 3 Mainboard 6HC+配線用工具セット(上級者向) (+¥35,100)
不要
制御基板に関する詳細情報はこちら:
CNC xPRO V5
Duet 3
薄型直流電源 24V 350Wキット (+¥5,500)
不要
標準:ステッピングモーター/ケーブル 3セット (+¥13,000)
ハイトルク仕様:ステッピングモーター/ケーブル 3セット (+¥16,400)
不要
標準:ステッピングモーター/ケーブル 4セット (+¥16,900)
ハイトルク仕様:ステッピングモーター/ケーブル 4セット (+¥22,800)
不要
標準2点固定プレート+標準カップリング (+¥0)
4点固定プレート+標準カップリング3セット (+¥7,100)
4点固定プレート+ディスク式カップリング3セット (+¥18,200)
ハイスペックオプション
4点固定プレート:モーターの偏角を軽減します。
ディスク式カップリング:カップリングによるバックラッシュを0に軽減します。許容偏角は標準のカップリングより小さいため、4点式固定座と併用することを勧めします。
標準2点固定プレート+標準カップリング (+¥0)
4点固定プレート+標準カップリング4セット (+¥9,100)
4点固定プレート+ディスク式カップリング4セット (+¥24,900)
ハイスペックオプション
4点固定プレート:モーターの偏角を軽減します。
ディスク式カップリング:カップリングによるバックラッシュを0に軽減します。許容偏角は標準のカップリングより小さいため、4点式固定座と併用することを勧めします。
マキタ RT0700C 台湾仕様ルーター(オススメ) (+¥26,999)
【入荷待ち】産業用スピンドル800Wキット(二重シールド構造)(上級者向) (+¥54,000)
不要
φ65工具固定座が1点付属します。 産業用スピンドル800W/インバーターキット はご自身で配線(ハンダ付け)を行う必要があります。
φ65工具固定座(追加用、固定具ボルト付き) (+¥5,600)
Zプローブ (+¥1,650)
緊急停止スイッチ (+¥1,400)
リミットスイッチ/ケーブル 3セット (+¥4,980)
お試しエンドミル3種割引セット (+¥7,000)
CNCペンダント組立キット (+¥26,400)
Z軸剛性補強キット (+¥5,500)
XYZプローブ (+¥5,380)
CNCペンダント自作キットは組立、アプリ設定が必要です。詳細はリンクをご確認ください
※Z軸が250mm仕様かつZ軸剛性補強キットを取り付ける場合、工具固定座は2つ取り付けるとZ軸の可動範囲が非常に小さくなり正常に使用できません。

詳細、その他オプションは CNC向けオプションよりご確認ください。

合計(税込)
商品コード: fs03 カテゴリー:
