説明

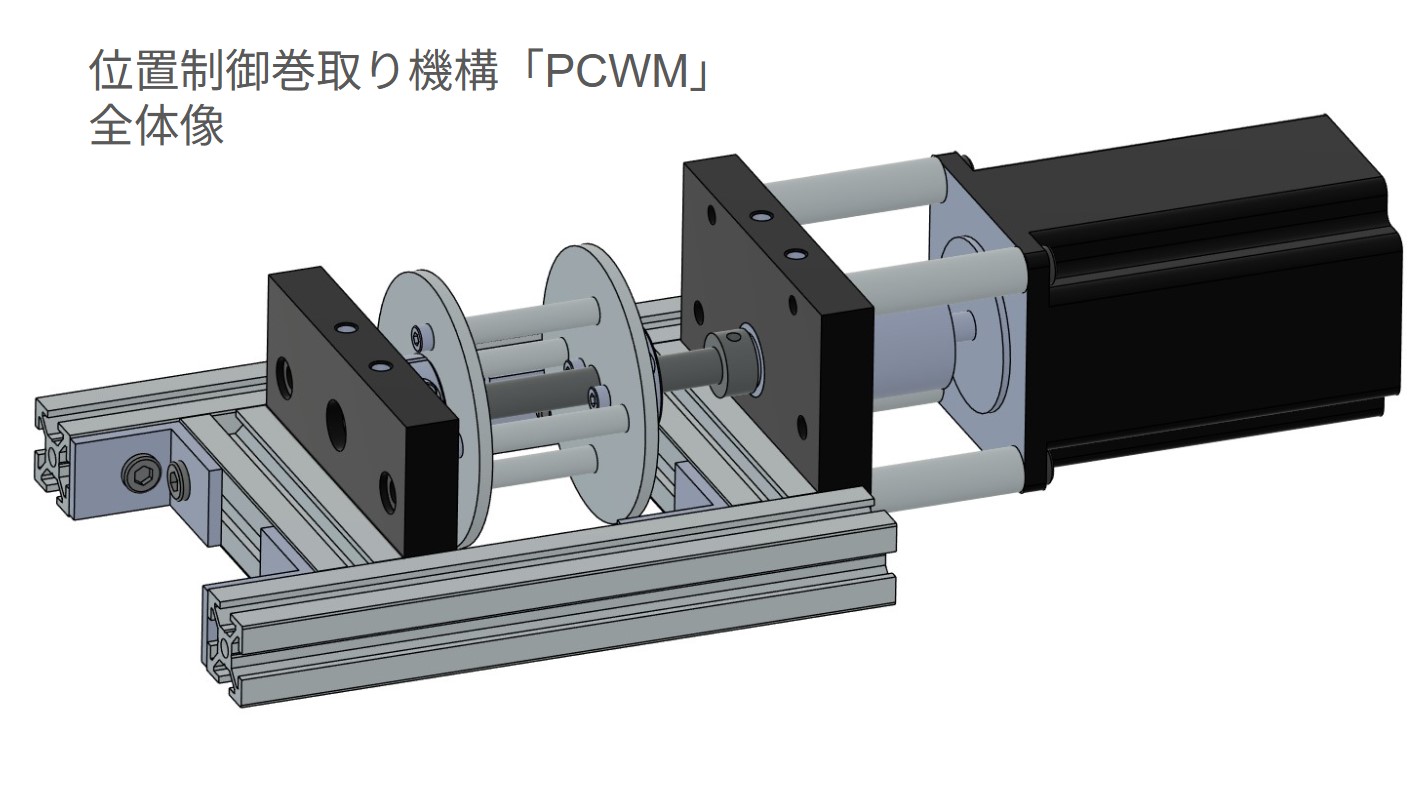

ワイヤの巻取りを行う機構です。
（別途モーターが必要です）
詳細仕様はBBSコミュニティへ御覧ください。
https://bbs.avalontech.jp/t/topic/1610
柔軟性を保つため、こちらの機構は3分割で販売しております。
部品リスト：

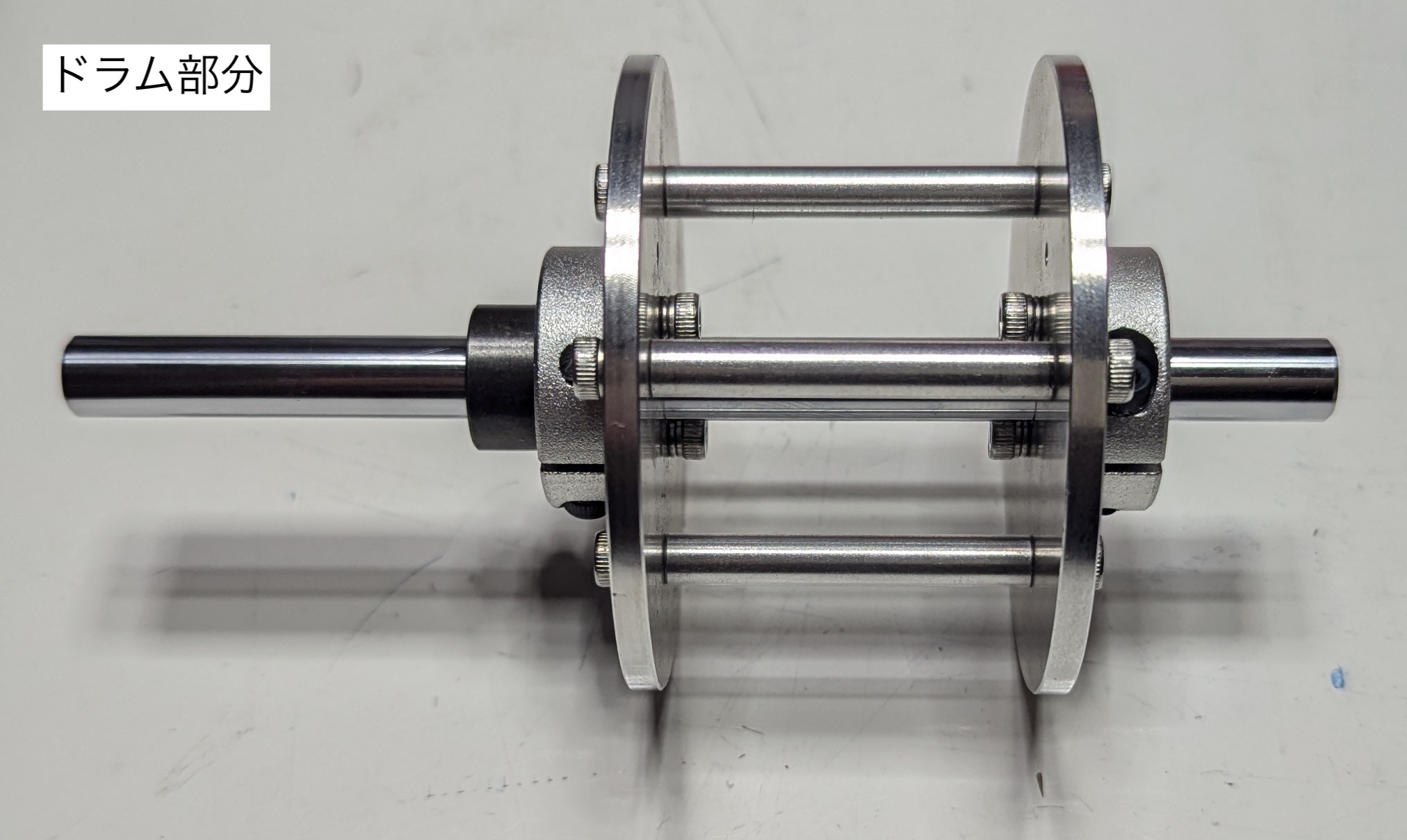

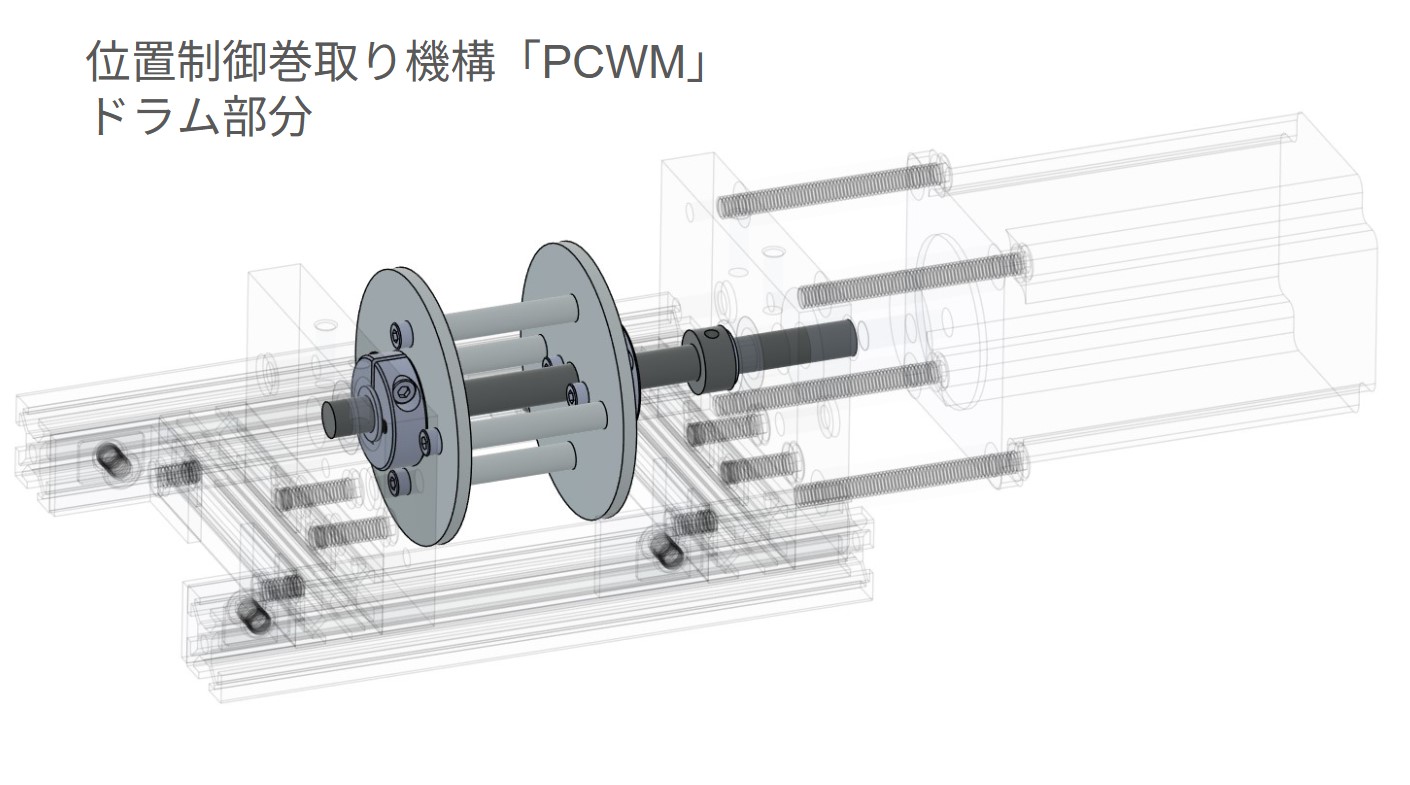

ードラム部分ー（基本機構）
シャフトD8120mm 1個
ドラムプレート 2個
ドラムスペーサーD6d3 35mm 4個
シャフトカラーd8b8 2個
ボルトM3 8mm 12個
ボルトM3 8mm 2個
シャフトカラー 8mm 1個
シムリング 8mm 2個
8mmボールベアリング 2個
六角レンチ2.5ｍｍ 1個
*ドラム部分のみでは8mmのシャフト出力軸になり、カップリングなど別途機構が必要です。

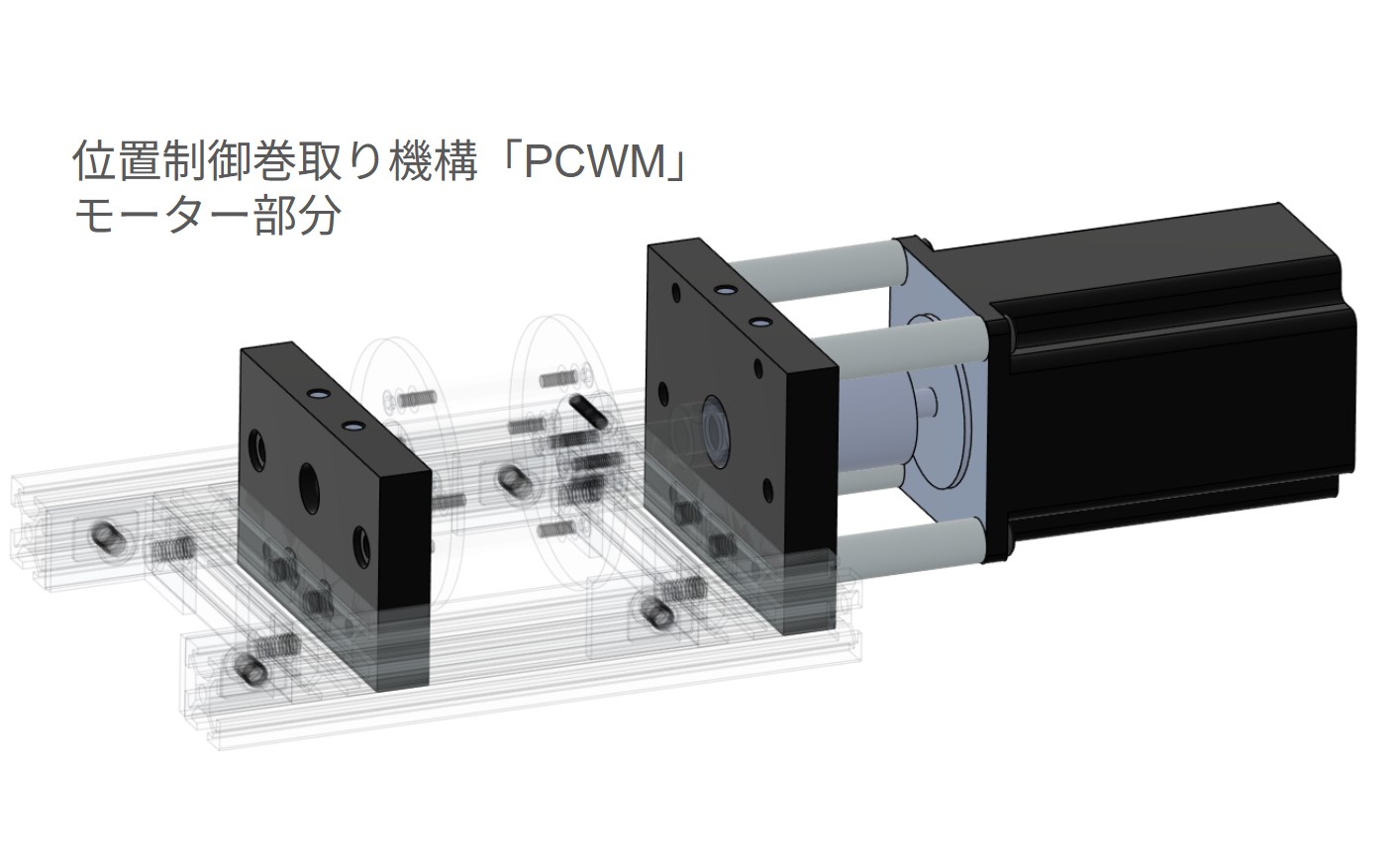

ーモーター固定部分（別途モーターが必要です）ー
C-Beamリードスクリュー4点固定座 1個
C-Beamリードスクリュー固定座 1個
ジョータイプカップリング 6.35mm x 8mm
スペーサ― 40mm 4個
低頭ボルトM5 50mm 4個
*モーターは必ず固定座に付ける必要はなく、アルミフレームや自作木枠にも取り付け可能です。スムーズに回転させるにはモーター固定部分があったほうが制作の近道になります。

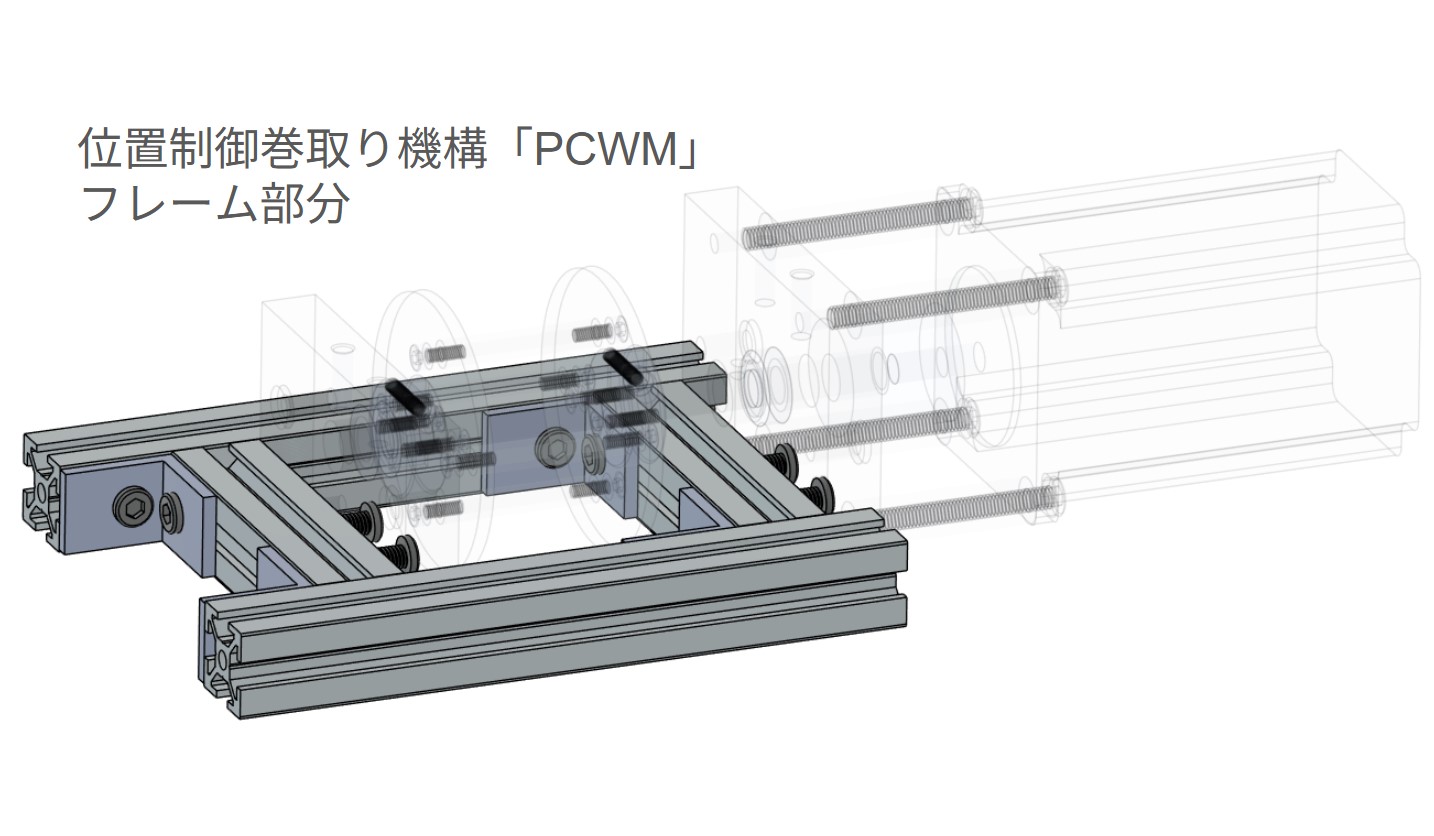

ーフレーム部分ー
V-Slot リニアレール 2020 80mm 2個
V-Slot リニアレール 2020 150mm 2個
L字ブラケット – シングル 4個
低頭ボルトM5 8mm 8個
低頭ボルトM5 15mm 4個
Tナット M5 12個
*単体稼働する場合最低限のフレーム構成はこちらになりますが、作品によって様々な固定方法があり、フレーム部分は必須部品ではないです。
開発者：roromuro、alg
ライセンス：CC BY 4.0
